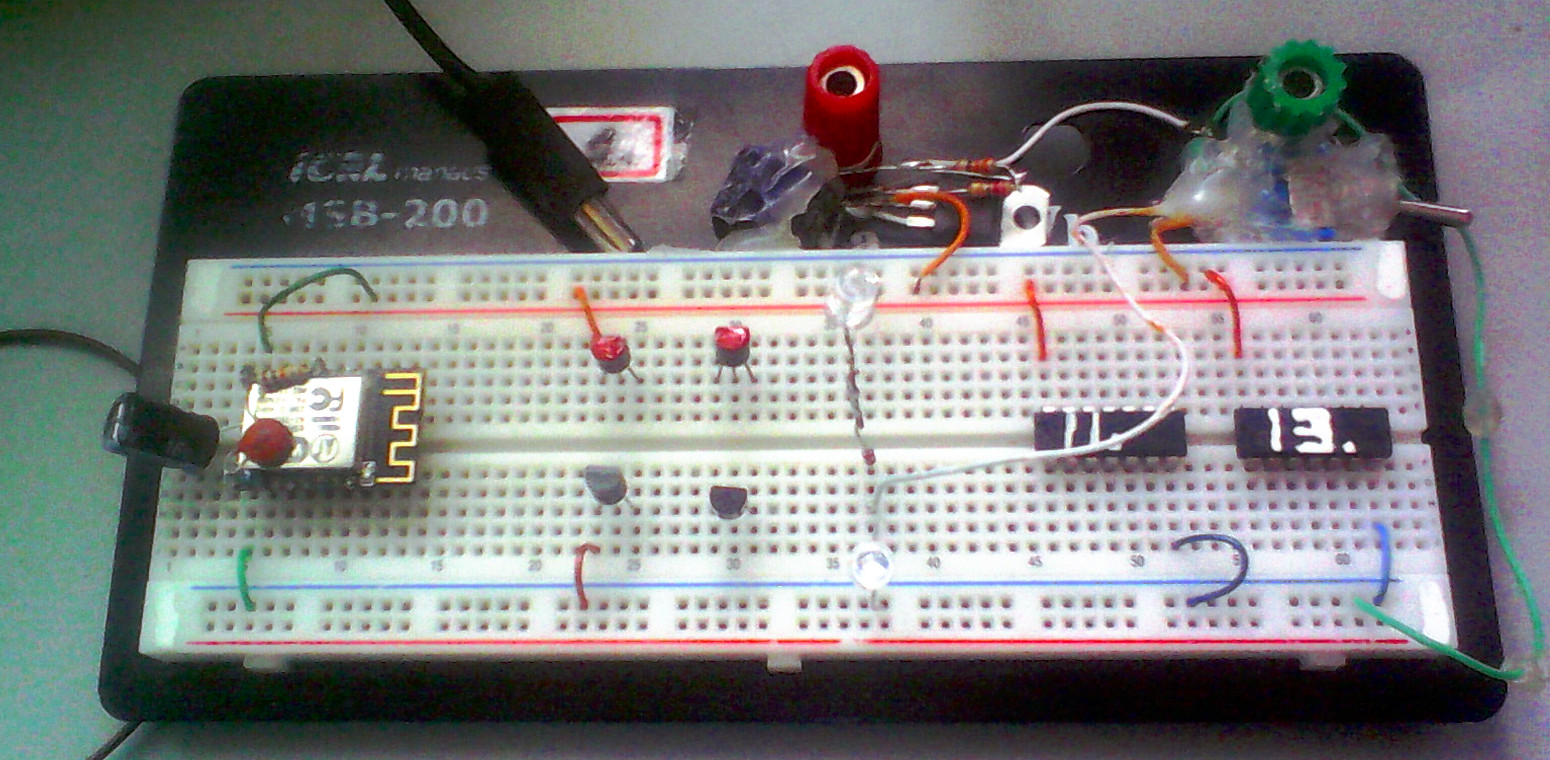

ArduinoNeste escquemático está illustrado como usar uma placa Arduino, sem o microcontrolador, para alimentar e programar um ESP. Uma alimentação externa de 9V (rabinho) deve ser conectado à placa Arduino para ela ser capaz de fornecer corrente suficiente para o ESP e Precisa de um capacitor de 470uF e um de 100nF. O microcontrolador (MCU) precisa ser retirado do seu soquete para não atrapalhar a comunicação entre o computador PC e o ESP. A placa Arduino funciona neste caso como um conversor USB-serial. O botão RESET da placa Arduino aciona o RST do ESP.  Observe o fio que liga o pino GND do ESP-12 com a linha azul e o fio que liga o pino VCC do ESP-12 com a linha vermelha.  |
