OAC - Computação/CEEI/UFCG

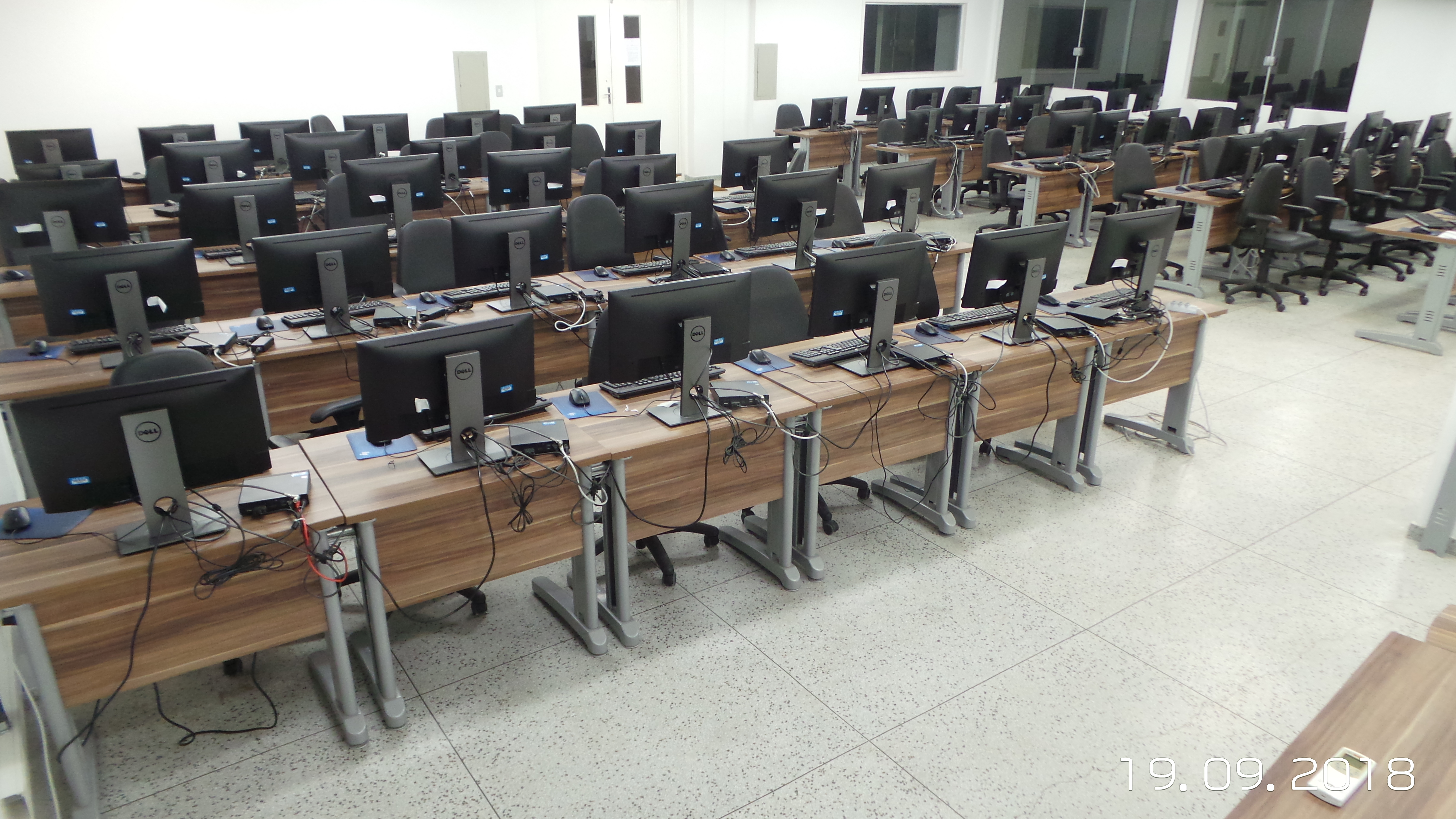

Laboratório de Hardware projetado para ser laboratório de software,
(nem tem tomada de energia 220V sobrando nos lugares de trabalho),

possibilitando turma de aula de hardware com 48 alunos.
Cada aluno usa durante a aula um equipamento dedicado para ele.

Protoboard alimentada por porta USB azul

O outro cabo USB é para comunicação com ESP-12.

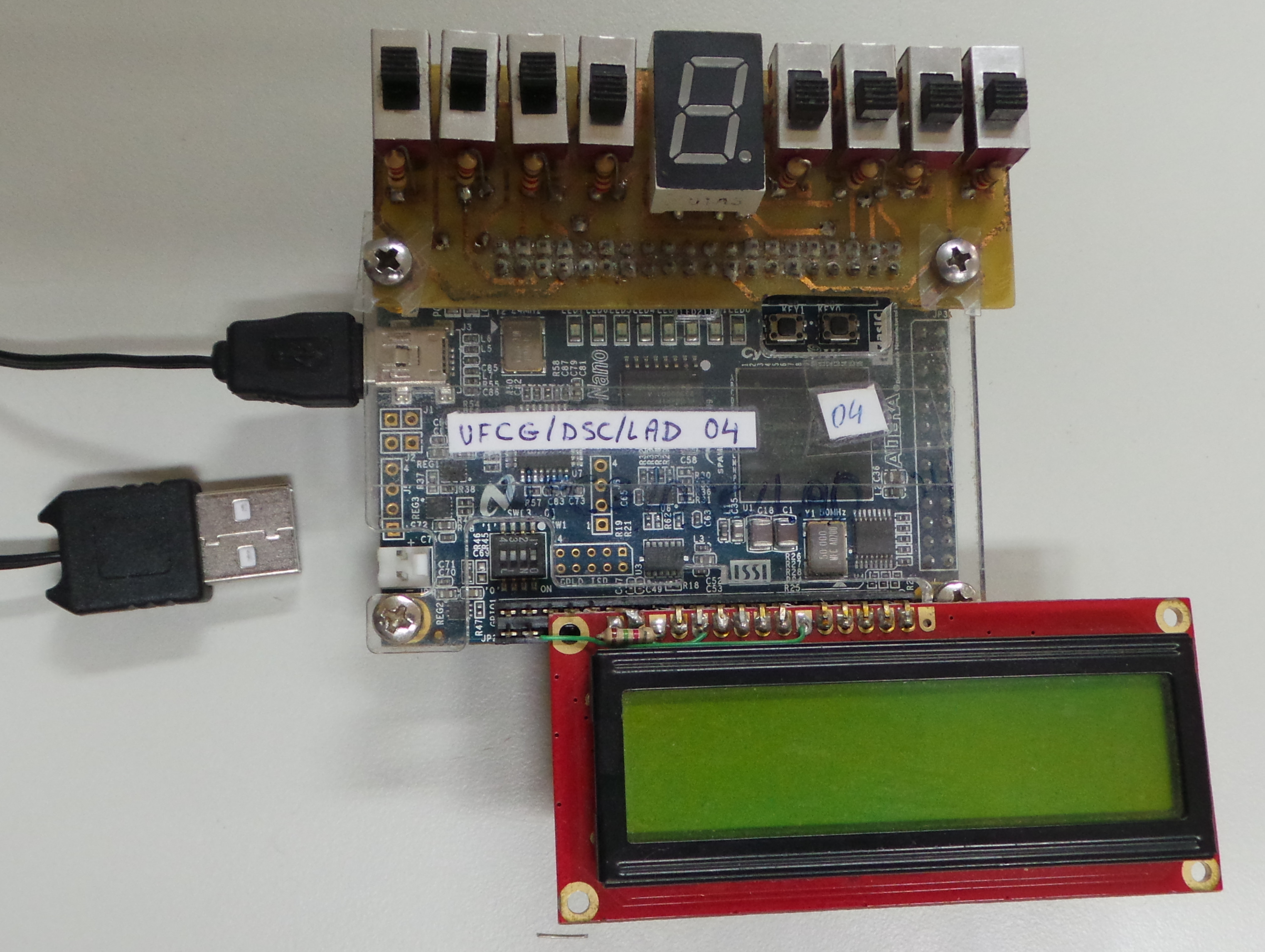

Placas FPGA antigas

DE0-Nano com placa de chaves e display de sete segmentos desenvolvida e construída no LAD, além de display LCD.

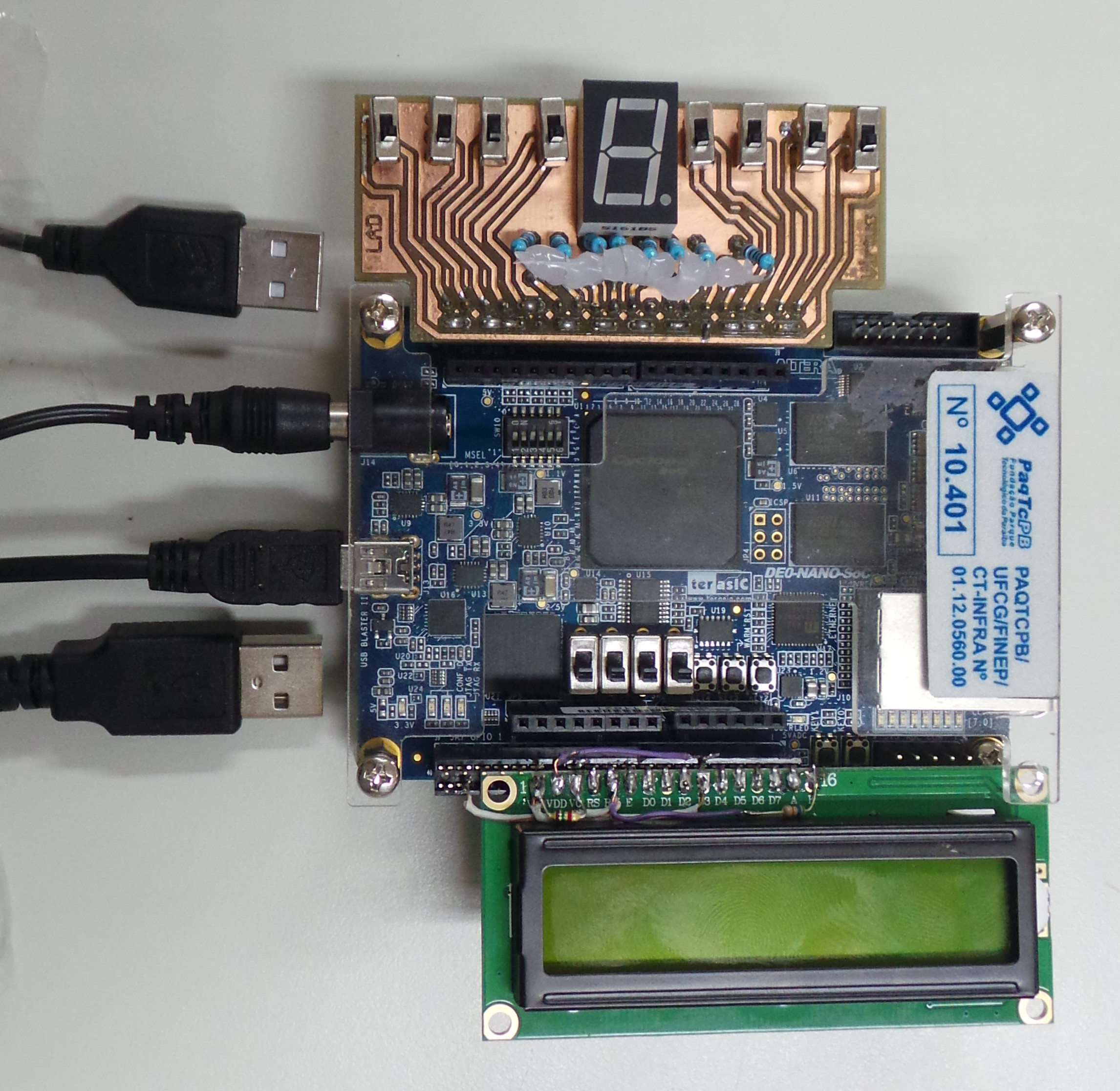

Placas FPGA novas

DE0-Nano-SoC com placa de chaves e display de sete segmentos desenvolvida no LAD, fresado pelo Embedded/UFCG e soldado no LAD, além de display LCD.

O conector USB de cima é para alimentação por uma porta USB azul, o cabo USB de abaixo é para configuração da FPGA.

As montagens e trabalhos de solda foram realizadas por alunos e monitores da disciplina.

Lista de componentes

Quantidade	Descrição	Valor
50	Protoboard 830 furos com base de alunínio e pés de borracha	2820.00 R$
50	LM317T	144.90 R$
50	Jack Conector Plug Usb Macho Para Montar	-
50	chaves alavanca 2 posições 3 terminais	305.22 R$
30	LCD 1602	36.75 €
30	Connector IDC 2x20 fémea para PCB	3.94 €
30	LED 7 segmentos	7.97 €
240	Chave Mini Switch 2 posições 3 terminais	13.30 €
100	1x330R 5x220R	3.15 €
53	USB Port To 5.5 x 2.1mm 5V DC Barrel Jack Power Cable	26.01 €
50	Microcontroladores ESP-12S	90.34 €
20	Double Side Prototype PCB Tinned 2x8 cm	3.30 €
60	PL2303 PL2303HX USB to UART TTL Cable module 4p 4 pin RS232	57.93 €
100	Transistores MOSFET canal P BS250 TO-92	19.64 €
100	Transistores MOSFET canal N BS170 TO-92	7.09 €
25	IC porta lógica NOR CD4001 DIL-14	3.40 €
25	IC porta lógica NAND CD4011 DIL-14	2.45 €
50	IC flip-flop CD4013 DIL-14	6.19 €
650	Fio para protoboard	11.96 €
100	LED vermelho alto brilho 5mm	3.60 €
100	LED amarelo alto brilho 5mm	3.11 €
100	LED verde alto brilho 5mm	1.45 €
200	diodo 1N4148	1.67 €
30	DE0-Nano-SoC	3573.37 US$

O custo total dividido pelo numero de lugares de trabalho disponíveis resulta em um custo, em setembro de 2018, de 600R$ por lugar de trabalho.

Sala de servidores

Rack com servidores e switches. O roteador está no nível do chão, no meio tem Dell Power Edge R230, o servidor labarc está no nível mais alto.

No-break quebrado com suas baterias, faltando uma.

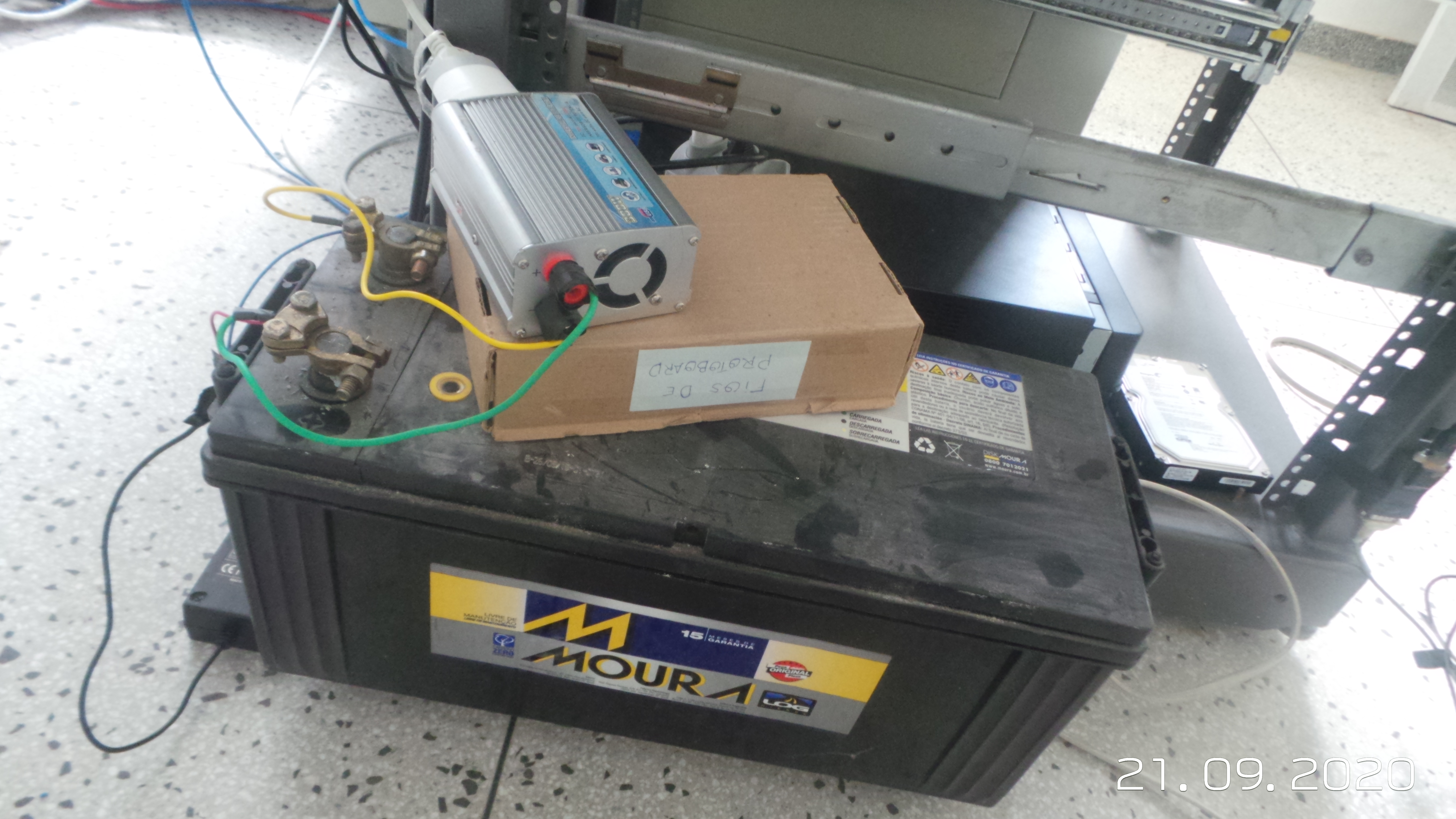

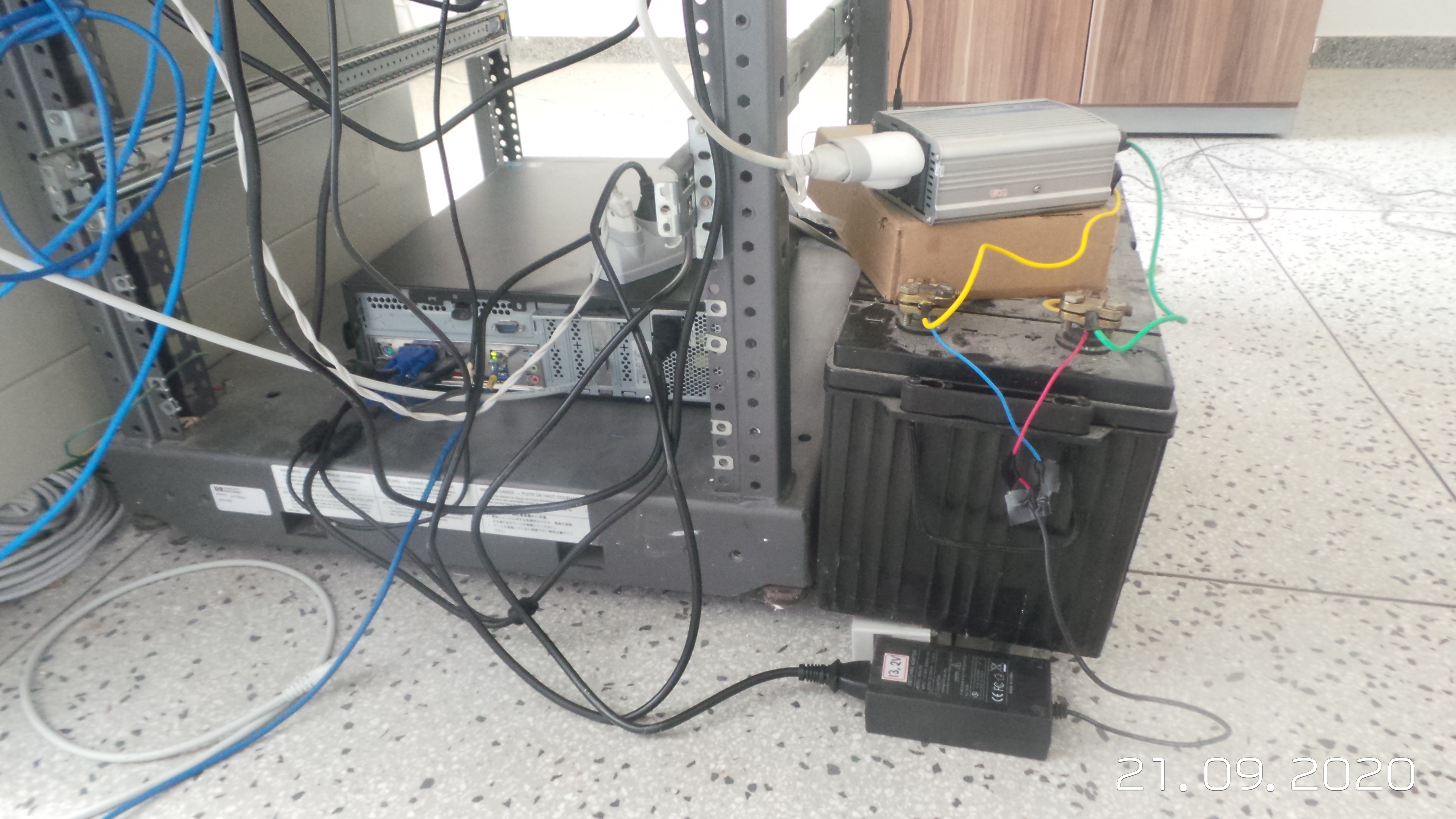

No-break improvisado para o roteador.

Após desligamento do servidor da disciplina

Dá para ver, perto do chão, o cabo branco de energia do servidor da disciplina desconectada e o cabo de rede azul do servidor também desconectado e enrolado.

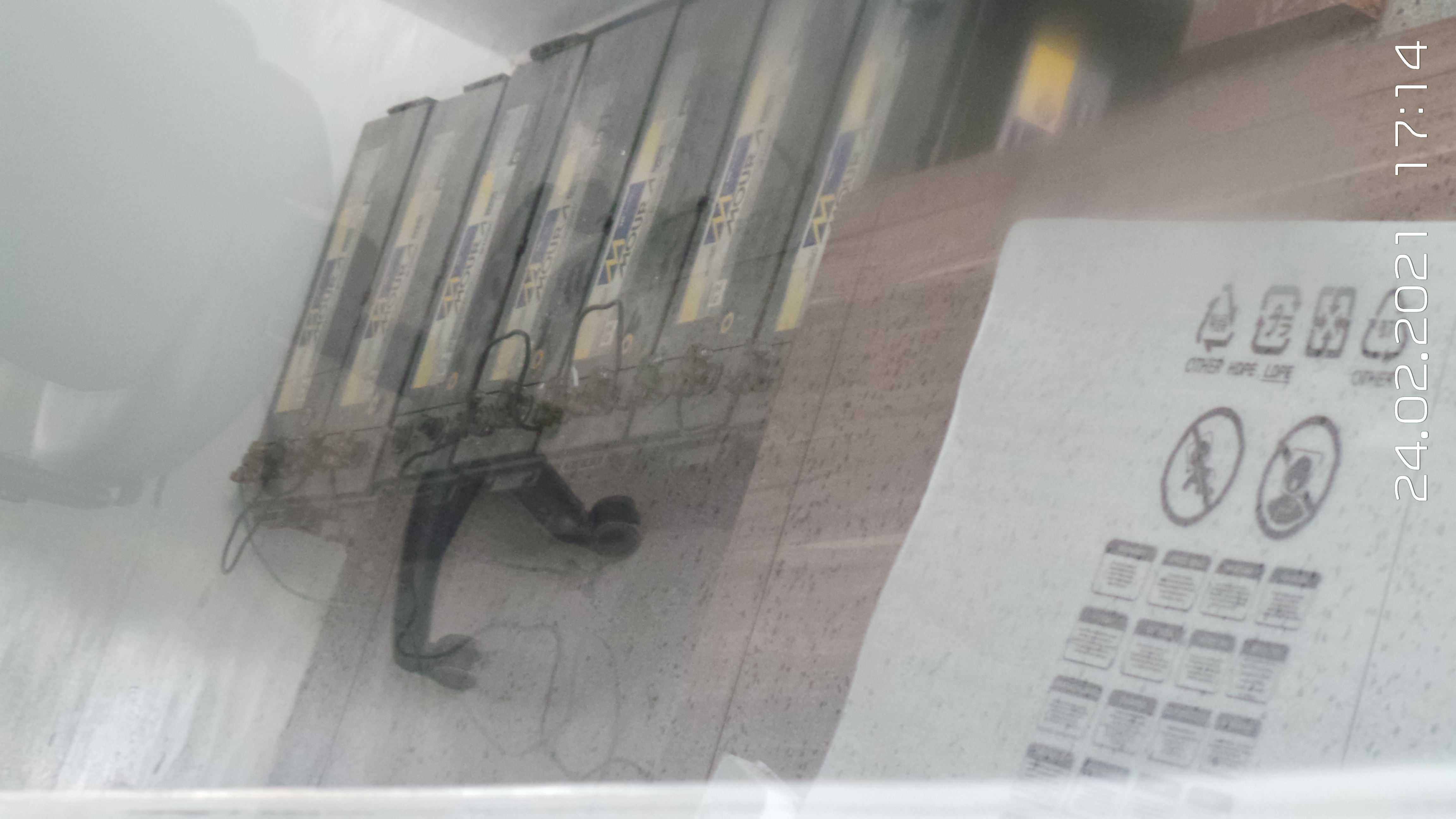

O no-break grande que quebrou foi removido, so ficaram as baterias dele.

Um no-break de pequeno porte foi colocado para prover energia para o roteador e o gravador das câmeras do prédio.

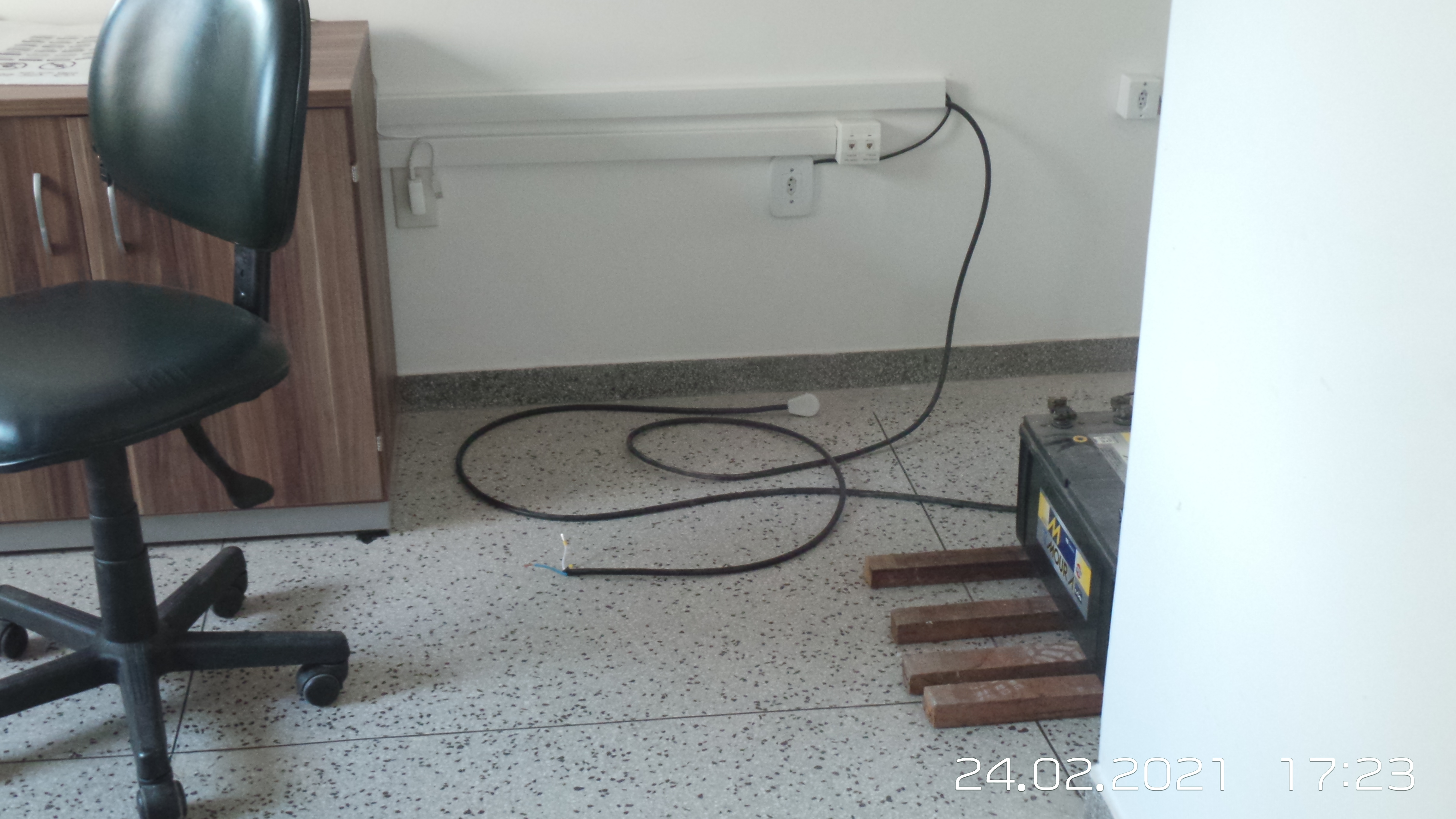

O cabo que estava no no-break grande, desconectado no chão.
