Projeto (Design)Procedimentos(:quicktoc:) 1. Abrir Quartus *
Abrir terminal (xterm)
Digitar 2x quartus
2. Simulação
Para cada experimento, abra um projeto diferente.
Obs. Nada impede de se copiar - de um projeto para o outro - estrutura comum. Ex. Arquivo "SEG7_Display.v". Ao se trabalhar com System Verilog, adicione '.sv' como extensão ao salvar arquivo. Ver figuras.
3. Compilar
Menu 'Processing >Start Compilation'.
Ou atalho: ^ + L. Entenda-se pressionar control + L
4. Síntese
Menu 'Tools > Programmer'
Start
Recomendações1. Guarde, aos poucos, os projetos que funcionam!
Ex. Para cada projeto que deu certo, guarde cópias do SystemVerilog (SV) e arquivo Síntetizado (SOF) para referência futura. Em outras palavras, nunca se desfaça daqueles experimentos bacanas.
2. Sempre parta de procedimentos simples e já funcionais (testados).
Entenda funcionais como aqueles que você criou, estão no seu repositório-pessoal e é possível observar, a qualquer momento, sua corretude:
Ex. Carregar o SOF na placa e relembrar.
3. Documente seus módulos!
Será importante quando seu projeto estiver milhares de linhas de código. Ex. Projeto do MPEG-4.
P.S.
Outros gerenciadores gráficos (GNOME ou KDE) travarão o PC.
Figuras

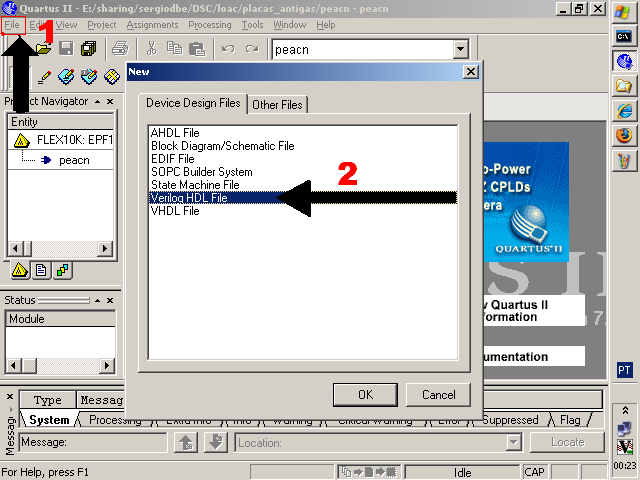

Figura #1: Criação do módulo principal em VHD Verilog

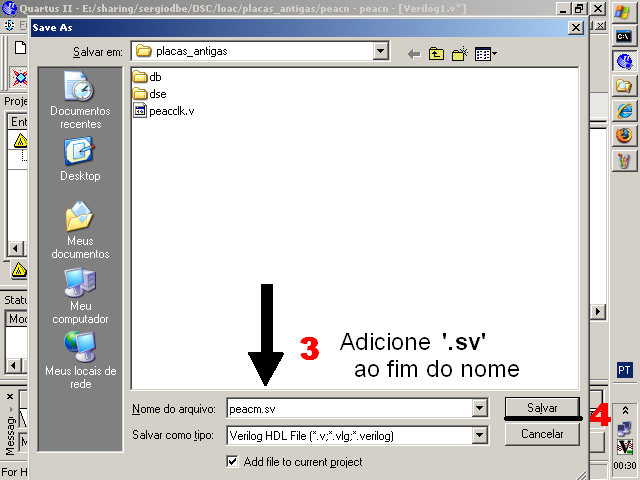

Figura #2: Salvar para SystemVerilog (.sv) compilação |
