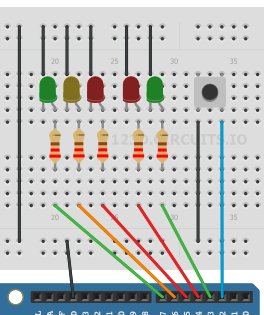

SemaLcdEXPERIMENTO 2Implementar e descrever o funcionamento do circuito ARDUINO: SEMAPHORE  Use seu celular para acionar o botão para pedestre do semáforo. EXPERIMENTO 3Implementar e descrever o funcionamento do circuito LCD SCROLLING TEXT. Está ilustrado como conectar um LCD 1602A no ESP12. As conexões entre pinos do ESP12 e os capacitores e resistores mostrados aqui continuam sendo necessários, embora não estejam neste esquemático. Caso for usar cabo serial para fazer upload para o ESP12, um pull down deve ser ligado antes ao GPIO0 e o reset deve ser acionado. No LCD, é importante conectar R/W a VSS, sob pena de poder destruir o ESP12 se o LCD for de 5V. Um resistor adequando deve ser usado entre VDD e V0 para ajustar o brilho. O valor adequado está na ordem de grandeza de 1k Ohm mas depende de cada exemplar de LCD. Nos LCD do Labarc este resistor já está colocado e R/W já está conectado. Alguns LCD (no caso do Labarc os de placa verde) precisam ser alimentados com 5V, outros (no caso do Labarc os de placa vermelha) com 3.3V. No esquemático aparecem ambas as alimentações, no caso dos LCD do Labarc não tem problema ligar ambos nos seus respectivos lugares. Caso se usa esta conexão serial, pode-se obter a alimentação de 5V colocando-se um resistor de 330 Ohm na alimentação de 9V. Caso esta esteja protegida por um resistor de 200 Ohm, que é o caso das protoboards do Labarc, a tensão cai para 4.7 V. A ligação do backlight (3.3V em A) é opcional. Usando o backlight, um resistor de valor adequado, na ordem de 1kOhm, ou uma ligação direta entre A e VSS é necessário. Os LCD do Labarc já tem esta ligação.  Use seu celular para enviar o texto a ser visualizado no LCD. |
