System Verilog - Exemplos DE-2

Objetivo: Familiarizar-se com interface da placa através de circuitos simples.

Abra o quartus e clique Tools > Programmer. Você deverá carregar os arquivos SOF abaixo. Em cada um deles, houve a síntese de um experimento importante para a construção real de um "processador" SOC (System On Chip).

Importante: crie uma pasta 'de2' no seu home!

Processador Interface (livro-texto)

Instruções aqui - Arquivo sof

Chaves, Leds, Display 7-segmentos

Contador-Hexa Improved : UP/DOWN, Múltiplos Estados

A cada pulso (KEY1), Display apresenta contagem.

KEY2 muda estado. Ver LEDG (verdes) de 0 a 3.

O que faz cada um deles??? =] Descubra!

Arquivo sof

Contador-Hexa

A cada pulso (KEY1), Display apresenta contagem.

Test_HexCount2HEX_v72.sv | Arquivo sof

Arquivos acessórios (Compilar c/ Display 7segm): SEG7_Display.v.txt, SEG7_LUT.v.txt , SEG7_LUT_8.v.txt

Hello-LOAC

Associa chaves e botões a leds e escreve no display 7 segmentos

processador01.sv | Arquivo sof

Contador binário - Leds Verdes(LEDG)

A cada pulso (KEY0), leds verdes realizam contagem.

bincounter.v | Arquivo sof

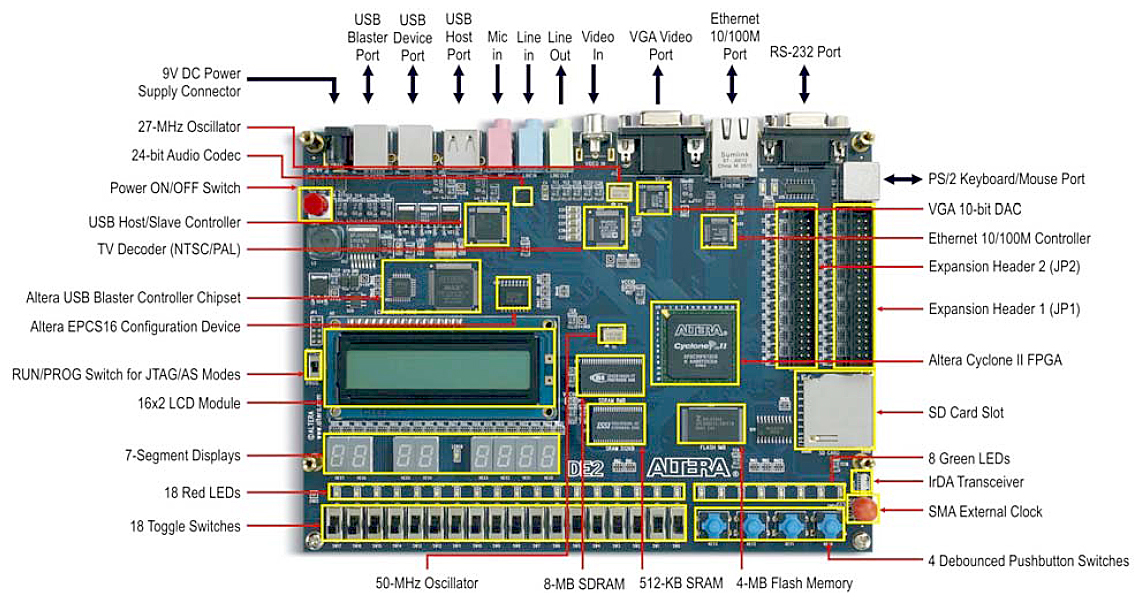

Placa e módulos

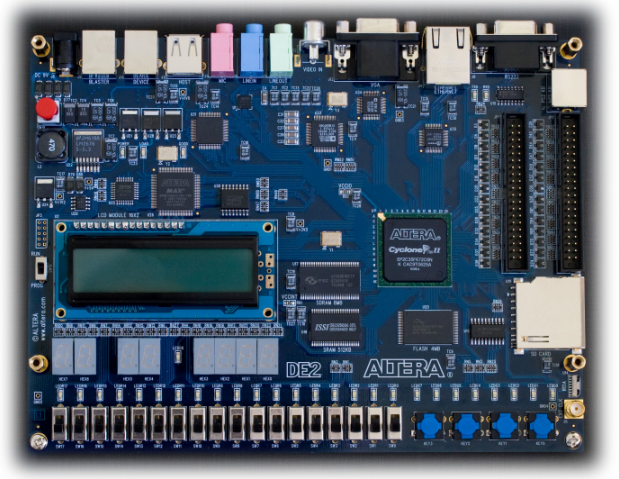

Placa

Revisão

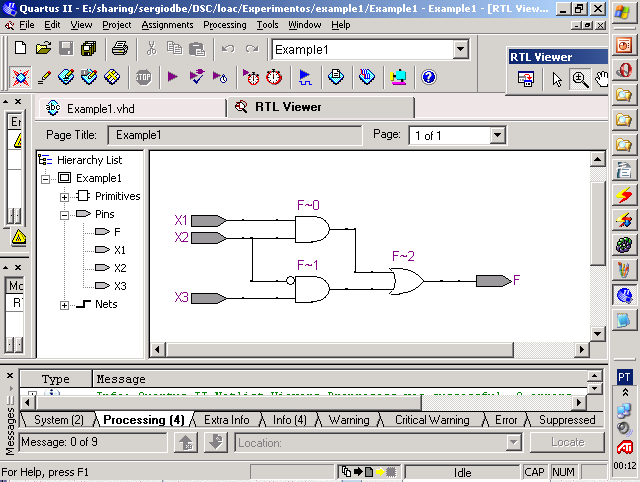

Figura1: Circuito Combinacional e Diagrama (esquemático)

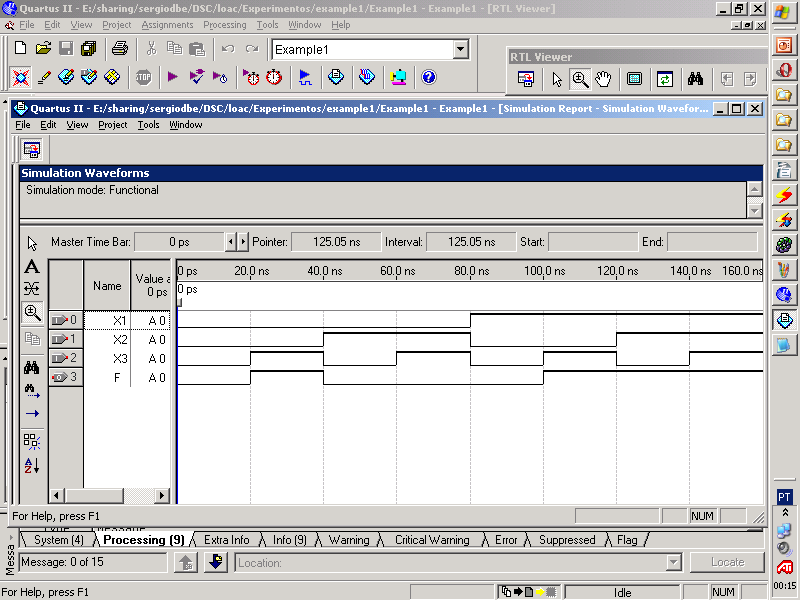

Figura2: Circuito Combinacional e Simulação (vetor de teste)

Figura3: Circuito Sequencial e Visão Esquemática (RTL)

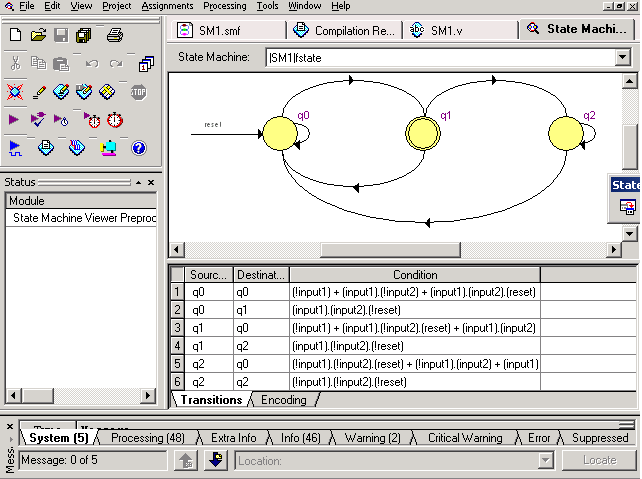

Figura4: Circuito Sequencial e Diagrama Estados

Padrão

De Fábrica

Demo DE2 - Arquivo sof

Atenção : Lembre-se

Clicar em Tools > Programmer (quartus) para carregar programação do FPGA (arquivo SOF)!
Renomear arquivos "nome.sof.txt" para "nome.sof" antes de carregar na placa! Ou seja, retirar extensão ".txt" do nome dos caras. =]
